Tiếng Việt

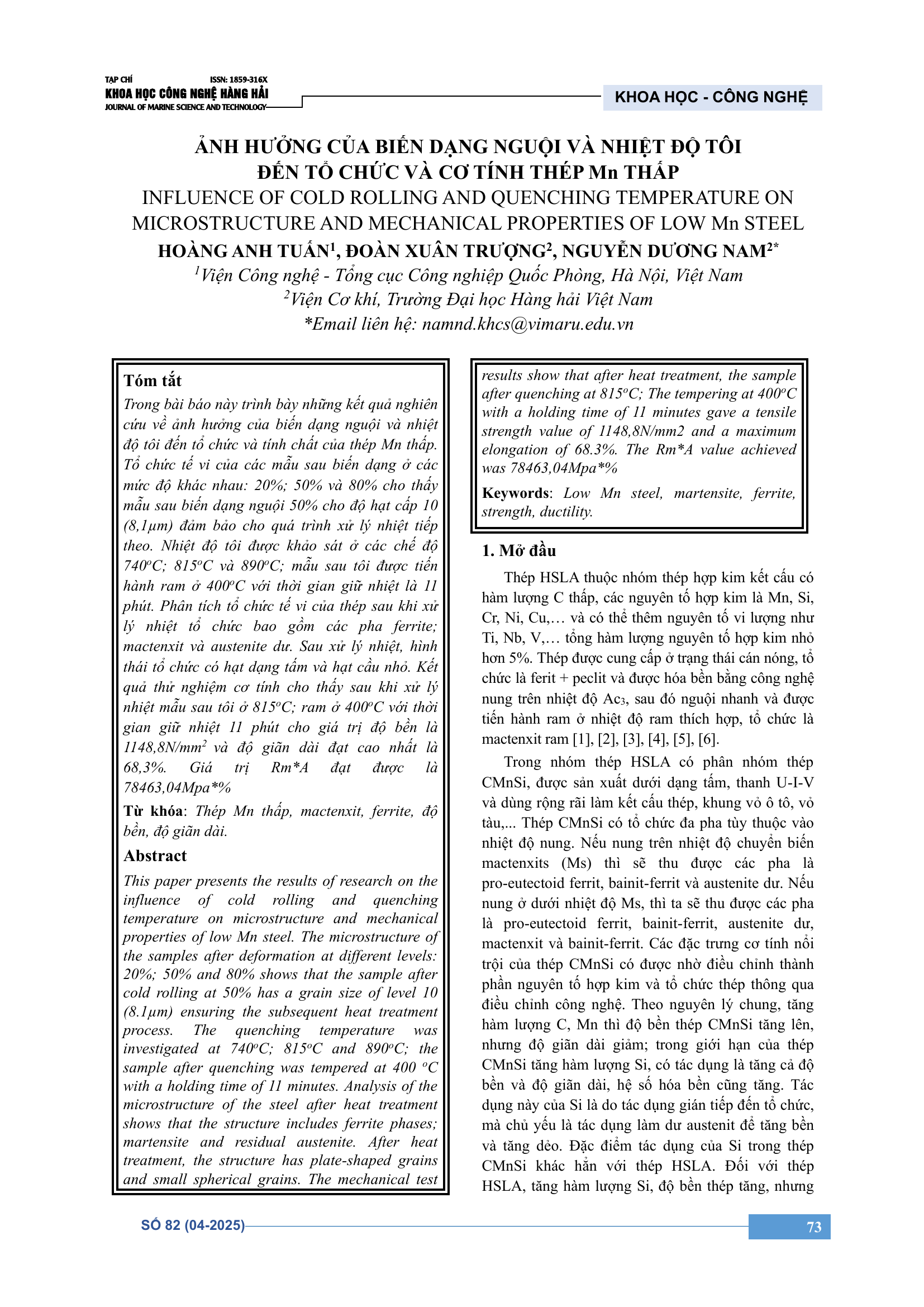

Các mẫu thép được biến dạng nguội ở các mức 20%, 50% và 80%, trong đó mẫu biến dạng 50% cho kích thước hạt mịn khoảng 8,1 µm, thuận lợi cho quá trình xử lý nhiệt tiếp theo. Nhiệt độ tôi được khảo sát tại 740°C, 815°C và 890°C; sau tôi, mẫu được ram ở 400°C với thời gian giữ nhiệt 11 phút. Kết quả cho thấy tổ chức sau xử lý nhiệt gồm ferrite, martensite và austenite dư, với hình thái hạt dạng tấm và hạt cầu nhỏ. Thử nghiệm cơ tính chỉ ra rằng chế độ tôi ở 815°C kết hợp ram 400°C trong 11 phút mang lại độ bền kéo cao nhất đạt khoảng 1148,8 N/mm², độ giãn dài lớn nhất 68,3%, và tích Rm·A đạt 78.463,04 MPa·%. Kết quả nghiên cứu làm rõ mối quan hệ giữa biến dạng nguội, chế độ tôi – ram và sự cải thiện đồng thời độ bền và độ dẻo của thép Mn thấp.
Hotline
0292 3824031
0292 3824031
Thêm một bài đánh giá
Xếp hạng
Không có bài đánh giá nào!
