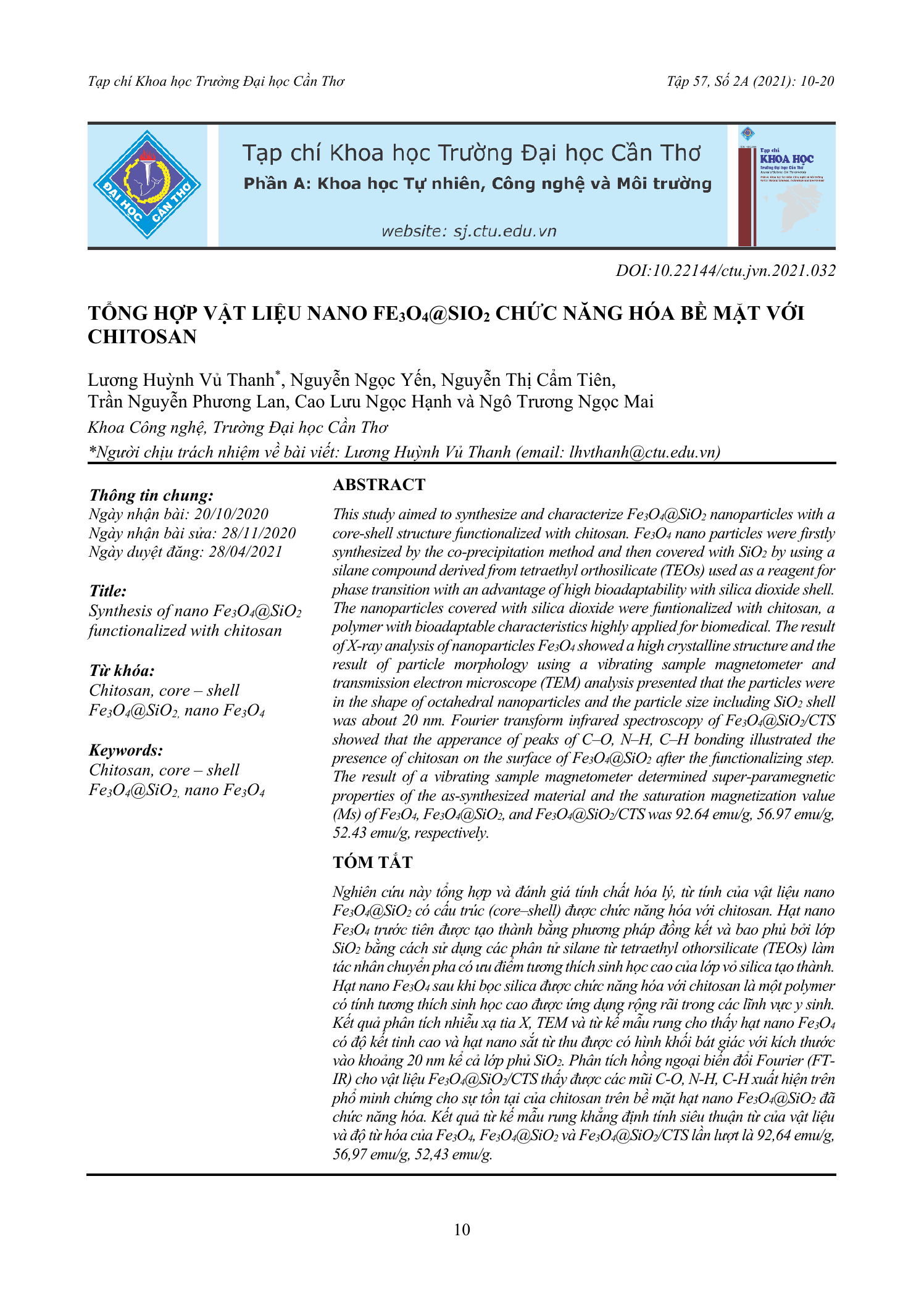

Quá trình tổng hợp được tiến hành thông qua phương pháp đồng kết tủa để tạo hạt nano Fe3O4, sau đó phủ lớp silica (SiO2) bằng tiền chất tetraethyl orthosilicate (TEOS) nhằm cải thiện tính ổn định và khả năng tương thích sinh học của vật liệu. Tiếp theo, bề mặt của hạt nano được chức năng hóa với chitosan, một polymer sinh học có tính tương thích cao và tiềm năng ứng dụng rộng trong lĩnh vực y sinh. Các phương pháp phân tích hiện đại như nhiễu xạ tia X (XRD), kính hiển vi điện tử truyền qua (TEM), phổ hồng ngoại biến đổi Fourier (FTIR) và từ kế mẫu rung (VSM) được sử dụng để đánh giá cấu trúc tinh thể, hình thái, đặc tính bề mặt và tính chất từ của vật liệu. Kết quả cho thấy các hạt nano có cấu trúc tinh thể tốt, hình dạng gần bát diện với kích thước khoảng 20 nm bao gồm cả lớp phủ SiO2. Phổ FTIR xác nhận sự hiện diện của các nhóm chức đặc trưng của chitosan trên bề mặt vật liệu, chứng tỏ quá trình chức năng hóa thành công. Ngoài ra, các phép đo từ tính cho thấy vật liệu có tính siêu thuận từ với giá trị độ từ hóa bão hòa giảm dần từ Fe3O4 nguyên chất đến Fe3O4@SiO2 và Fe3O4@SiO2/chitosan, lần lượt đạt 92,64 emu/g, 56,97 emu/g và 52,43 emu/g. Những kết quả này chứng minh tiềm năng ứng dụng của vật liệu nano trong các lĩnh vực như dẫn truyền thuốc, xử lý môi trường và công nghệ sinh học.
